铸铁镶铜闸门的布置和安装形式

铸铁镶铜闸门的布置和安装形式

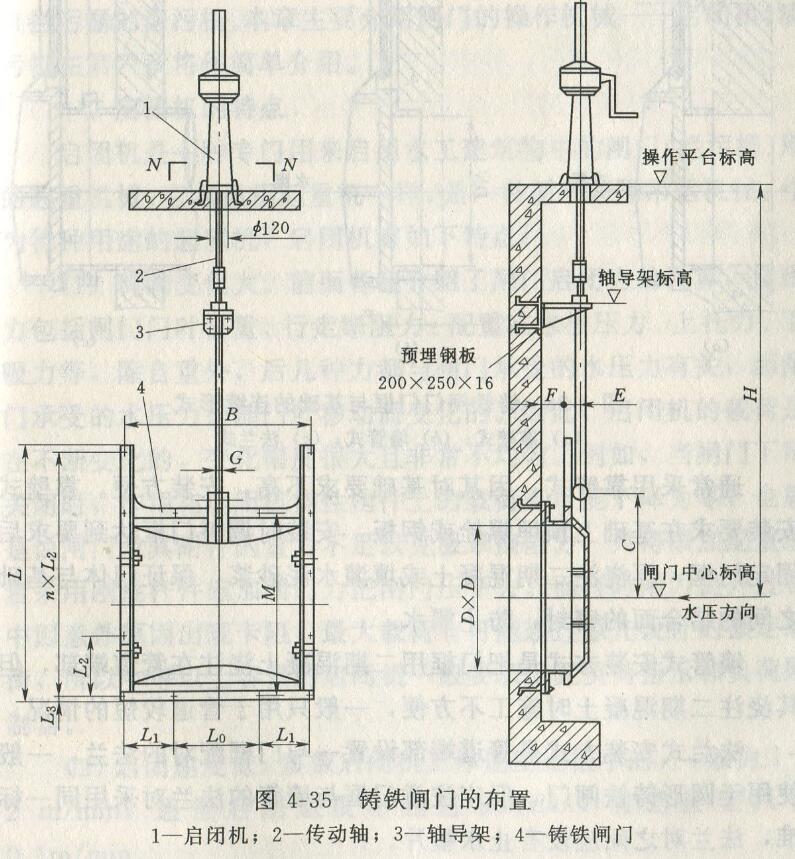

祷铁镶铜闸门通常的布置形式如图4-35所示。

根据闸门的孔口尺寸、水头计算启门力和闭门力，选定启闭机的容量，当启闭机螺杆长细比较大时，应设置轴导架，其间距应保证启闭闸门式螺杆不弯曲和打滑，最下面的一个轴导架的位置应保证闸门门体能完全开启。

门框的正下方应留有200-300mm的空间，以保证闸门门体能完全关闭。

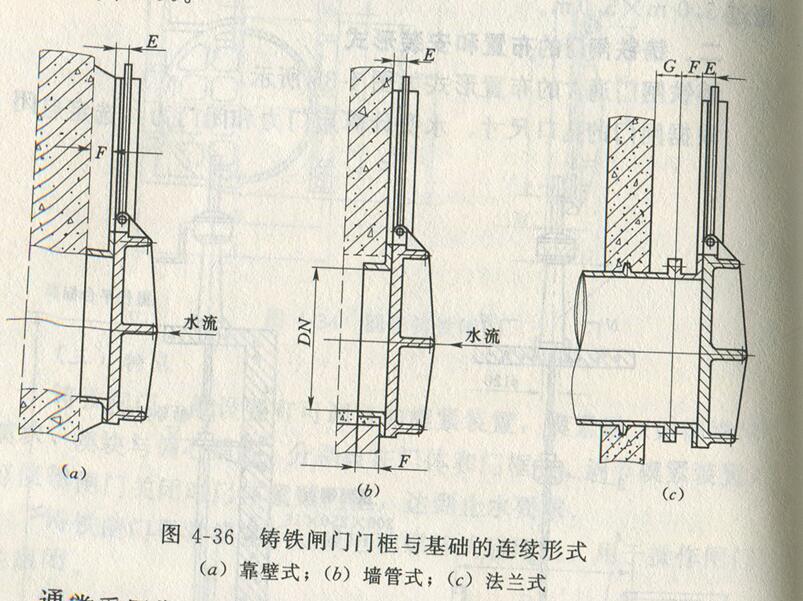

铸铁闸门门框与基础的安装形式有靠壁式、墙管式和法兰式等，见图：

通常采用靠壁式，因其对基础要求不高，安装方便。靠壁式安装要求在基础上预埋螺栓或钢板，安装时调整门框达到要求后固定门框，再浇注二期混凝土或填灌水泥砂浆，保证门体与基础之间的结合面的密封，防止漏水。

墙管式安装方式是把门框用二期混凝土浇注在管道端部，但其浇注二期混凝土时施工不方便，一般只用于管道较短的情况。

法兰式安装方式是管道端部设置一与门框配对的法兰，一般使用于铸铁镶铜圆闸门，但应注意门框与墙管的法兰对采用同一标淮，法兰与法兰之间应设有止水垫片
