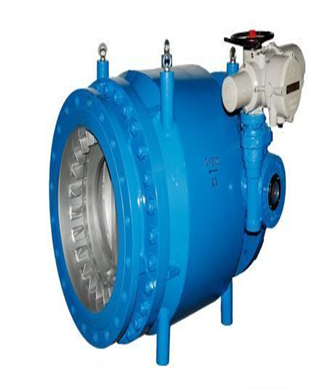

调流调压阀

产品说明

　　一、调流调压阀产品概述：

　　调流调压阀是一种由阀体、活塞、活塞导轨、内置曲柄滑块机构、密封、内部零件等组成的电动调流调压阀，其主要采用曲柄滑块带动活塞运动，在阀体内部形成轴向对称的环形流道，并有效地控制流通面积，形成从入口到出口截面为递减的流道，从而使流体的流速渐升，并通过圆周方向上的多孔，向管路中心方向形成射流对撞，从而达到消能减压、调节流量的目的。调流调压阀在小流量工况时，阀门对流体具有良好的消能效果，能有效防止气蚀;在大流量工况时，阀门可消减流体部分能量，并对流体的部分能量有所保留，保证阀门具有足够的过流能力。

　　





　　调流调压阀可实现流量的精确控制，保持恒定流量，也可实现大压差范围内的调节，保持阀后压力稳定。本产品可选择手动和电动两种控制方式，电动调流调压阀还可以实现远程控制，操作人员无需到达现场，即可根据需要进行高精度调节。该阀多用于大型给水工程中，是引水工程经常需要的水力控制阀，其被广泛应用于流量控制领域：如污水处理厂、自来水厂入水口、排水管道流量控制、排水系统流量调度、市政排水管管理等工程项目中。

　　二、调流调压阀主要零部件：

　　阀体：球墨铸铁、铸钢、不锈钢

　　活塞奥氏体不锈钢2Cr13

　　轴承青铜

　　密封圈：NBR

　　连接螺栓：不锈钢1Cr13

　　





　　三、调流调压阀产品特点：

　　1. 采用公司自主研发的控制阀设计软件，可对用户工况进行针对性设计，满足用户不同的需求。

　　2. 具有多种调节及控制功能，如：水位控制、减压、止回、泄压、流量控制以及坝底排空泄水等功能。

　　3. 进出口压差可达40kg/cm2，尤其在大口径、高压力和大压差的工况更显现其优越的调节和控制功能。

　　4. 可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。

　　5. 具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。

　　6. 全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。

　　四、调流调压阀性能规范：

　　(1)阀体一体化整体铸造，确保坚固耐用。阀门整体及阀体、活塞、阀轴等主要部件，使用寿命不少于50年。

　　(2)阀门安装在输水管道上，起调节压力、流量、消除气蚀及通断水流作用。其进出口结构做到平滑顺畅，避免因流道结构变化造成的水流紊乱而产生的振动、噪声和气蚀，其开启度与流量成线性关系。

　　(3)阀门与管道的连接形式为法兰连接，法兰连接尺寸符合现行国标。

　　(4)活塞阀采用金属与橡胶双重密封，实现气泡级密封、零泄漏。

　　(5)阀门有效启闭次数可达5万次以上。

　　(6)阀门自身水头损失不大于2m水柱。

　　五、调流调压阀主要连接尺寸：


公称压力    PN	公称通径    DN	连接尺寸(mm}
		L	D	K	d	b	f	z-d0
0.6MPa	150	350	265	225	799	20	2	8-φ18
	200	400	320	280	254	22	2	8-φ18
	250	500	375	335	309	24	2	12-φ18
	300	600	440	395	363	24	2	12-φ22
	350	700	490	445	413	24	2	12-φ22
	400	800	540	495	463	24	2	16-φ22
	450	900	595	550	518	24	2	16-φ22
	500	1000	645	600	568	26	2	20-φ22
	600	1200	755	705	667	30	2	20-φ26
	700	1400	860	810	772	26	5	24-φ26
	800	1600	975	920	878	26	5	24-φ30
	900	1800	1075	1020	978	26	5	24-φ30
	1000	2000	1175	1120	1078	26	5	28-φ30
	1200	2400	1405	1340	1295	28	5	32-φ30
	1400	2800	1630	1560	1510	32	5	36-φ36
	1600	3200	1830	1760	1710	34	5	40-φ36
	1800	3600	2045	1970	1918	36	5	44-φ39
	2000	4000	2265	2180	2125	38	5	48-φ42





公称压力    PN	公称通径    DN	连接尺寸(mm}
		L	D	K	d	b	f	z-d0
1.0MPa	150	350	285	240	211	24	2	8-φ22
	200	400	340	295	266	24	2	8-φ22
	250	500	395	350	319	26	2	12-φ22
	300	600	445	400	370	26	2	12-φ22
	350	700	505	460	429	26	2	16-φ22
	400	800	565	515	480	26	2	16-φ26
	450	900	615	565	530	28	2	20-φ26
	500	1000	670	620	582	28	2	20-φ26
	600	1200	780	725	682	34	2	20-φ30
	700	1400	895	840	794	34	5	24-φ30
	800	1600	1015	950	901	36	5	24-φ33
	900	1800	1115	1050	1001	38	5	28-φ33
	1000	2000	1230	1160	1112	38	5	28-φ36
	1200	2400	1455	1380	1328	44	5	32-φ39
	1400	2800	1675	1590	1530	48	5	36-φ42
	1600	3200	1915	1820	1750	52	5	40-φ48
	1800	3600	2115	2020	1950	56	5	44-φ48
	2000	4000	2325	2230	2150	60	5	48-φ48
