不锈钢水池闸门

来源:铸铁镶铜闸门 发布时间:2020-01-09 22:07 浏览
  • 型号:ZMQF
  • 连接形式:焊接
  • 主体材料:不锈钢
  • 公称通径:100-3500
  • 适用介质:
  • 密封形式:软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动,涡轮,手电两用

产品说明

    不锈钢水池闸门

    产品名称:不锈钢水池闸门

    产品型号:ZMQF

    产品规格:100~3500

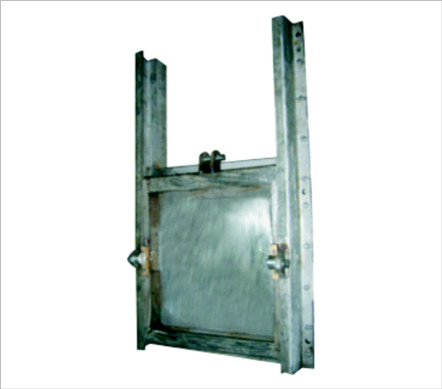

    产品图片:



    不锈钢水池闸门



    驱动方式:手轮式、手摇式、手电两用启闭机

    适用介质:清水、污水、海水

    不锈钢水池闸门详细资料:

    一、 产品用途:

    不锈钢水池闸门主要用于给排水、 防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。本系列闸门可分为ZMF方形、ZMY圆形、和ZML法兰圆闸门三类,根据建设部通 用标准和美国AWWA标准设计生产。它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并 经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。

    二、产品结构特点和工作原理:

    1.不锈钢水池闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成, 导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压 能力大。

    2.通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。

    3.采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

    4.品种规格齐全,适应性广。

    5.与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。

    三、主要技术性能参数:

    1.型号与规格:

    不锈钢水池闸门:明杆式 ZMQY DN300~DN1500mm

    2.不锈钢水池闸门主要性能指标:

    a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。

    b)密封面每米长度渗水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m

    c)公称压力≤0.1Mpa;密封试验压力0.1Mpa。

    d)工作环境:温度-20℃~120℃ 湿度:95% 工作介质:水与污水PH值:5~10

    e)安装位置:正常状态下正向迎水、处于铅垂状态。

    f)大工作水头:单向受压:正向:10m 反向:5m 双向受压:均为10m

    g)启闭速度:不小于0.2m/min,不大于1.5m/min。

    h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。

    四、主要零部件材质及执行标准:

    零部件名称材质材质标准

    闸板灰铸铁、球铁、不锈钢GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84

    门框灰铸铁、球铁、不锈钢

    导轨灰铸铁、球铁、不锈钢

    密封面锡青铜 丁腈橡胶GB1176-87 或GB12225-89

    楔块锡青铜、丁腈橡胶

    传动螺杆不锈钢GB1220-84

    吊块螺母铝铁青铜ZCuA110Fe3GB1176-87

    紧固件0Cr17Ni12Mo2、0Cr18Ni9TiGB1220-84

    五、主要外形连接尺寸: 单位:mm









    型号通径DNAA1BB1CD1EHbφd4-φd1

    ZMQY-300300407300150752003204456220164-φ22

    ZMQY-4004005244002061222564205175025204-φ25

    ZMQY-5005006445002361353125206087025204-φ25

    ZMQY-6006007646002551523686206098325204-φ26

    ZMQY-70070088470028015843072474126230254-φ28

    ZMQY-80080098480028015847882474139230254-φ28

    ZMQY-9009001105900340170525928105175030254-φ32

    ZMQY-10001000120510003701905901030110182835304-φ32

    ZMQY-12001200142512004052206951232115218235304-φ32

    ZMY-15001500176615004252258401536115293380304-φ32
