渠道闸门

来源:铸铁镶铜闸门 发布时间:2019-04-12 22:29 浏览
  • 型号:QZM
  • 连接形式:法兰
  • 主体材料:碳钢,不锈钢
  • 公称通径:100-4000
  • 适用介质:
  • 密封形式:软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动,涡轮,气动,手电两用

产品说明

    QZM CBZ渠道闸门的详细资料:

    渠道闸门是我厂主导产品之一,渠道闸门也称之为渠道钢制闸门,钢板闸门,水闸门,根据客户的需求可配上不同的驱动装置。

    产品名称:渠道闸门

    产品型号:QZM CBZ

    产品规格:100*100-4000*4000

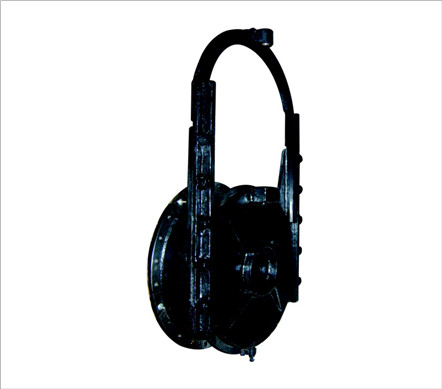

    产品图片:



    渠道闸门



    工作场所: 室外

    环境温度: -40。C – 80。C

    介质及PH值: 污水(6-9)、污泥(6-9)、排放水(5-8)

    安装形式: 渠装

    一、产品用途:

    渠道钢闸门广泛应用于给水排水工程,用以截断渠道内的水流,

    其工作介质为常温下的原水,清水,污水。

    渠道钢制闸门的主要特点:1、闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭。2,对渠道深度的适应性强;具有结构简单;安装方便的特点。3、橡胶密封,止水性能好;4、可配手动或手电两用螺杆式启闭机。

    二 、QZM渠道闸门 主要外形连接尺寸:

    公称通径ABHWE

    300×300300300850120420

    400×4004004001050120520

    500×5005005001250120660

    600×6006006001450120760

    700×7007007001650120860

    800×8008008001850120960

    900×90090090020501201060

    1000×10001000100022501201160

    1200×12001200120026501401360

    1400×14001400140030501401560

    1500×15001500150032501401660

    1600×16001600160034501401760

    1800×18001800180038501601960

    2000×20002000200042501602160

    三、渠道闸门的性能和结构

    1.不锈钢渠道方闸门符合《ZBM型不锈钢渠道闸门》企业标准。

    2.闸门结构形式为明杆式不锈钢渠道闸门、闸门的主要部件(闸板、闸框和导轨)进行酸洗钝化处理。

    3.闸板、闸框按最大工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5 。

    4.门槽采用钢板折弯成“U”字形,有一定的强度和刚度,在使用中不变形;门体为整体结构,在迎水面焊接“井”字形加强筋。

    5.导轨按最大工作水头设计,其拉伸、压缩和剪切强度安全系数不小于5。

    6.密封座分别置于闸框和闸板上,用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中,不能变形和松动,

    螺钉头部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。

    7.密封座止水橡胶采用优质丁腈橡胶,密封条厚不小于4mm。

    8. 在闸板上端设有吊耳与闸板连接,吊耳的受力点靠近闸板中心线,在最大水头启闭时,其拉伸压缩和剪切强度的安全系数不小于5。

    9.闸杆的传动螺纹为梯形螺纹,精度达到7e级标准,闸杆按最大工作开闭力设计,其拉伸压缩和剪切强度的安全系数不小于5。

    10.闸门在最大工作水头时,密封泄漏量正向承压≤0.72L/min.m ,反向承压≤1.25L/min.m(密封长度)。

    11.闸框密封座与闸板密封座间隙小于0.8mm。

    12.闸板与闸框导向槽的间隙小于 1.6mm。

    13.在要求的操作条件下,启闭机手柄设计最大手摇力为15Kg。

    14.驱动装置采用一体化电动启闭装置,设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。

    15.闸杆顶端设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置,并带有开度指示器,

    闸门的开启程度,带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮,以供手动操作。

    16.电动机为封闭结构、绝缘等级为F级,防护等级IP55,工作时噪声小于45dB(A)。

    17.闸门就地控制设备满足下列条件并具有下列装置:

    采用双门结构,内装指示灯及按钮等控制元件,外门装窥视玻璃并镶密封橡皮圈。

    电源:3相5线制, 交流电380V,50Hz

    电机保护空气开关、接触器、热继电器、开闭指示灯、起停控制按钮等元件。

    四、渠道闸门主要零部件材质:

    闸槽: 不锈钢

    门体: 不锈钢

    止水橡胶: 丁腈橡胶

    丝杆: 不锈钢

    启闭机座: 铸铁

    紧固件: 不锈钢

    五、 渠道闸门.防腐

    1. 不锈钢及非金属材料不涂防腐涂料。

    2. 传动部位接触面涂防锈油脂保护。

    3. 碳钢部件(传动部件除外)均进行喷砂除锈质量达Sa21/2级标准。水上部件涂环氧铁红防锈漆,外罩面漆。

    4. 涂层均匀、光亮完整,没有粗糙不平,漏漆等现象。漆膜牢固,无剥落、裂纹等缺陷。

    六、 渠道闸门.油漆

    1.表面进行喷涂处理。

    2.涂漆均匀、细致、光亮、完整。漆膜牢固、无剥落、流痕和裂纹等缺陷。

    七、渠道闸门 技术标准

    1. 本设备材料符合GB标准规定。

    2. 所有量度、尺寸、重量均用国际单位(SI)表示。

    3. 我公司已通过ISO9001质量体系认证。

    八、渠道闸门 测试

    1.所有闸门及电动启闭机在制造与装配后,以及在制造厂发运前均经过检查及整机试验。其中包括材料的检查与试验、

    制造时的部件与工艺检查,制造后性能测试及油漆工作的检查与测试。

    2.各项测试工作在我公司进行并由业主代表到场。

    3.闸板、闸框及框架取得试棒的化学成份分析验证其成份。

    4.我公司将提供所有螺杆材料试验证明。

    5.校核启闭机的所有功能,并进行常规试验。
