矩形拍门

产品说明

矩形拍门

产品型号：JXPM

产品规格：100-3000

产品材质：铸铁、铸钢、不锈钢、复合材料、玻璃钢

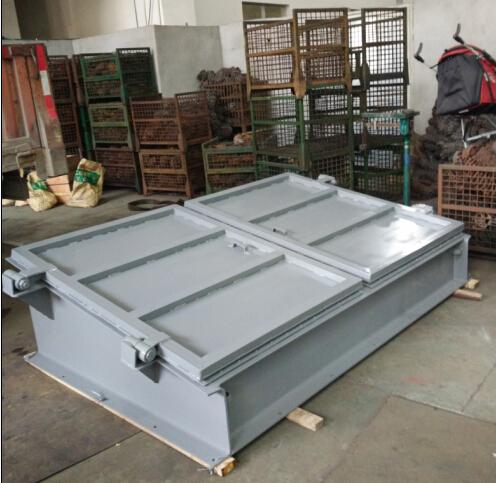

产品图片：



矩形拍门也叫方形拍门。属止回阀类产品，主要安装在排水管道的尾端，用于防止外水倒灌。材质分为不锈钢、碳钢、铸铁等多种材料。该产品是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。

矩形拍门由阀座、阀板、密土封圈、铰链四部分构成。

仅用于单向水流的圆形和方形出水口，结构严密，工作可靠，无需人力操作启闭力来自

水源压力，当拍门内的水压大于拍门外侧压力则开启;反之则关闭。

拍门用于单向水流的管道或出水口，结构简单，工作可靠，不需人力操作，配有标准法兰，可与各种管道连接使用，逆水方向承压能力≤0.1Mpa，本产品可分为圆形拍门(YPM)和矩形(方形)拍门(JXPM)。

拍门的螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢，密封件采用橡胶或橡胶垫片。拍门的公称压力为0.1MPa-1.0MPa，适用温度≦50℃。铸铁拍门中心与流道中心允许偏差不应大于3.0 mm;四周应留有400 mm的安装空间，拍门出口下方做成1：5的斜坡。铸铁拍门安装可采用法兰连接和混凝土浇筑。拍门适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。

拍门主要性能参数：

公称压力：0.1MPa

适用介质:水、河水、污水、海水

适用温度：≤50℃ 主要零部件材质：灰铸铁

矩形(方形)拍门基础表

拍门常见故障与排除方法(常见故障 原因分析 排除方法)

故障一、拍门门页在系统工作时开启角度不大：

可能原因

1、拍门闩是否磨损、锈蚀 ----------------------------解决方案：更换拍门闩

2、浮箱式拍门门页是否蓄水过多，比重过大 -----------解决方案：放水减重

3、配重式拍门是否配重过小 -------------------------解决方案：增加配重

4、浮箱式拍门门页空箱是否渗漏 ----------------------解决方案：门页式压布焊

5、拍门门页和门座铰链是否受伤变形-------------------解决方案：更换拍门

故障二、拍门在关闭后漏水：

可能原因

1、密封橡胶三角带是否有损伤-------------------------解决方案：更换橡胶带

2、门座上法兰是否变形-------------------------------解决方案：更换门座

3、门页密封端面是否变形-----------------------------解决方案：更换门页

4、门座筒身是否锈蚀穿透-----------------------------解决方案：更换门座

5、门页是否锈蚀穿透---------------------------------解决方案：更换门页

故障三、门页开启后不能回

可能原因：

1、开启角度过大，限位块脱落-------------------------解决方案：焊上限位块

2、拍门闩是否锈蚀-----------------------------------解决方案：更换拍门闩

3、门页、门座铰链是否变形---------------------------解决方案：更换拍门

4、配重式拍门配重过大-------------------------------解决方案：减重卸荷

浙江中特品牌拍门的优点优势：

1、拍门耐腐蚀,抗氧化,耐老化;

2、拍门重量轻,水头损失小,技术性能更出色.

3、拍门外表光滑美观,适合在景观工程,商业区,居民区使用;

4、门体一次性成型,相比同类产品普遍采用的粘合生产工艺, 更坚固耐用.

5、门板为箱子结构,整体密度进一步降低,降低开启压力.

6、箱子式阀板配有进水口和出水口,方便用户根据使用现场情况灵活调整阀板整体密度,从而调整最小开启压力.

7、螺杆,螺母,堵头为SS304材质,抗腐蚀,降低污染, 阀盖内嵌螺母为铜材质.

8、相比其他品牌，中特牌拍门,整体重量低,安装方便灵活.
