平面闸门液压启闭机QPPY系列

平面闸门液压启闭机QPPY系列

QPPY系列为平面闸门液压启闭机系列，按液压缸的结构形式和安装方式可分为QPPYI型和QPPY II型。

1.QPPYI型

QPPYI型为柱塞式液压缸，适用于依靠自重(或加重)关闭的闸门，一般为双吊点顶升式布置，其液压缸一般安装在闸墩的预留孔内，见图5-20。对于多孔闸的中墩，需要安装两条液压缸， 如图5-21 (a)所示。有时为减少中墩的厚度，可以将闸门交错布置，如图5-21 (b)所示，但闸墩长度需加长。液压缸与闸门的连接可根据具体情况，选用饺接和固接两种方式，铰接时液压缸柱塞头采用球形轴承或铰形螺母与闸门吊梁连接，以适应安装误差;固接时，柱塞头部加工成螺紋，用螺母固定在闸门吊梁上。

QPPYI型液压启闭机由于不需要启闭机工作排架，其液压缸加工相对较简单，可降低造价，此外还具有安装方便、维护容易等优点。

QPPYI型液压启闭机基本参数和安装尺寸见表。

二、QPPY-II型

QPPY-II 型为活塞式液压缸，可双向作用，既可以提供启门力，又可以产生闭门力，一般为单吊点布置，也可以双吊点布置，其吊点距一般无严格的限制。

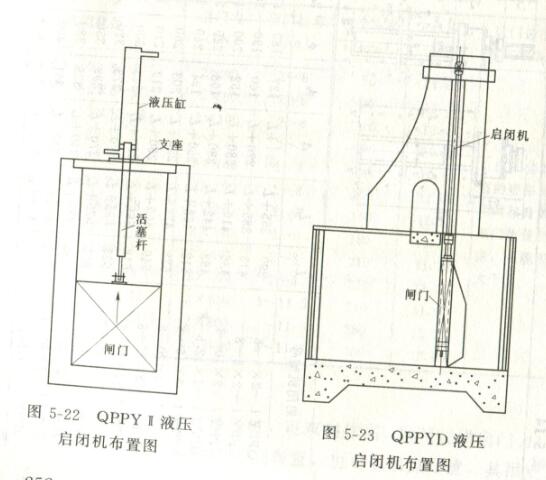

QPPY-II 型液压缸一般采用地脚螺栓固定在启闭机工作排架上，见图5-22。

液压缸通过活塞杆、吊杆与闸门的吊耳用销轴连接。有时为了补偿安装调整的误差，改善油缸受力条件，可在活塞杆的吊头与闸门连接处采用球形轴承。

QPPY-II 型液压启闭机基本参数和安装尺寸。

还有一种把液压缸的缸体与闸门连接，活塞杆铰接在上部基础上的机座上，即所谓的倒挂式布置，其液压缸的形式与QPPY-II 型相同，又称为QPPYD型。这种布置把缸体的部分长度布置在闸门内，避免像QPPY-II 型那样液压缸高出启闭机排架，适用于空间尺寸受限制的场合，但其检修和安装不太方便。
