螺杆式启闭机的机构组成和特点
来源: 启闭机 发布时间: 2017-04-14 22:22 次浏览
螺杆式启闭机的机构组成和特点
螺杆式启闭机由起重螺杆、承重螺母、传动机构、机架及安全保护装置等部分组成。螺杆支承在承重螺母内,螺母固定在传动机构的齿轮或蜗轮上,螺杆下端通过吊头与闸门相连。传动机构通过齿轮或蜗轮驱动承重螺母转动,使起重螺杆作升或降的直线运动,从而达到闸门开启或关闭的目的。
起重螺杆和承重螺母上的螺纹一般采用单线梯形螺纹。螺杆的材料通常是35号或45号优质碳素结构钢,小型启闭机的螺杆可采用普通碳素结构钢Q235或Q275制造。螺母的材料通常采铸造青铜,小容量则可用球墨铸铁。
螺杆启闭机的传动机构可分为手动式、电动式和手电两用三种。手动式构造简单,有的甚至不设减速装置,主要适用于100KN以下的很少使用的螺杆启闭机。电动式和手电两用式传动机构一般采用蜗轮传动,有时还增加一对皮带轮减速。

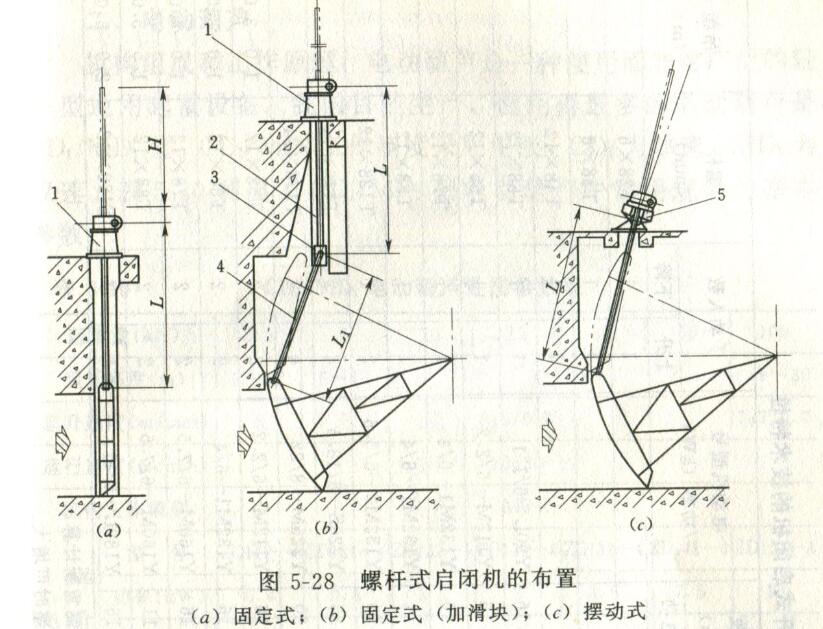

螺杆启闭机的布置形式有固定式和摆动式两种。图5-28 (a) 所示为固定式螺杆启闭机,大多用于平面闸门的启闭。若在起螺杆的下端增添能沿滑槽(埋设于闸门的胸墙壁)滑动的滑块及连接闸门吊耳与滑块的连杆[图5-28 (b)]后,则固定式螺杆启闭机也可用来操作弧形闸门。图5-28 (c)为摆动式螺杆启闭机的示意图。为使启闭机能够摆动,机架应由机身和机座两部分组成, 装有起重螺杆和承重螺母等主要部件的机身应与固定于基础混凝土上的机座进行铰接。这种形式的启闭机多用于操作弧形门。
