手动扇形盲板阀

来源:盲板阀 发布时间:2019-04-13 10:05 浏览
  • 型号:F43AX
  • 连接形式:法兰
  • 主体材料:碳钢,不锈钢
  • 公称通径:100-3500
  • 适用介质:煤气、易燃有害气体
  • 密封形式:软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动,气动,电动

产品说明

    一、F43AX手动扇形盲板阀的详细资料:

    扇形盲板阀又称眼镜阀、翻板阀、扇形阀,系GB6222--86《工业煤气安全规程》要求的可靠切断气体介质的设备。应用于工矿企业,市政、环保等行业的气体介质管路系统中,尤其适用于有害、亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路系统。该系列扇形盲板阀与其他管路中做绝对切断的阀门设备比较,具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。

    F43AX型手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成,用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用阀板上盲板和通孔板的位置变换达到启闭目的。具有结构简单,重量轻,性能可靠,操作方便等特点。本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。

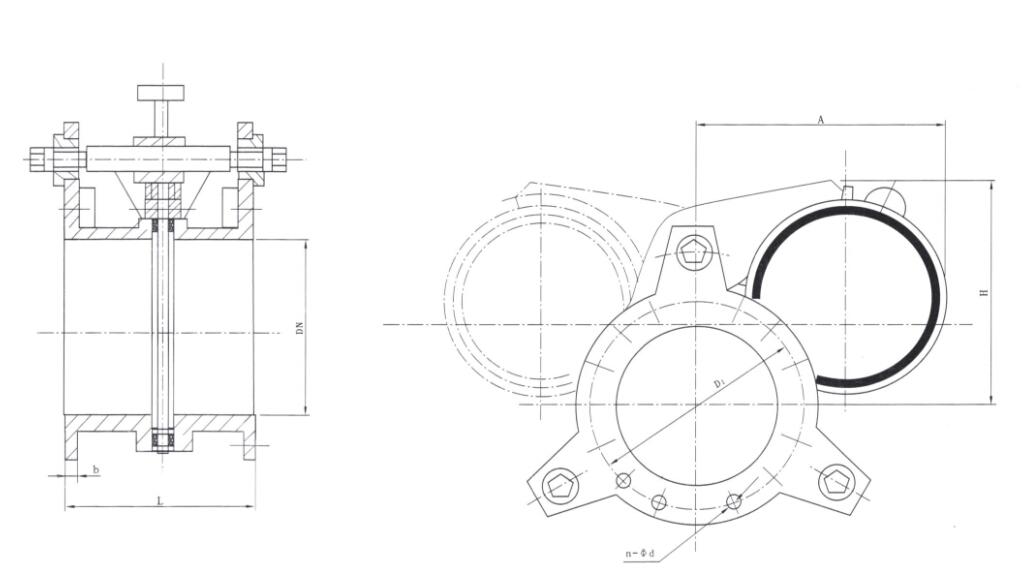

    二、F43AX手动扇形盲板阀结构小样图:

    手动扇形盲板阀结构小样图

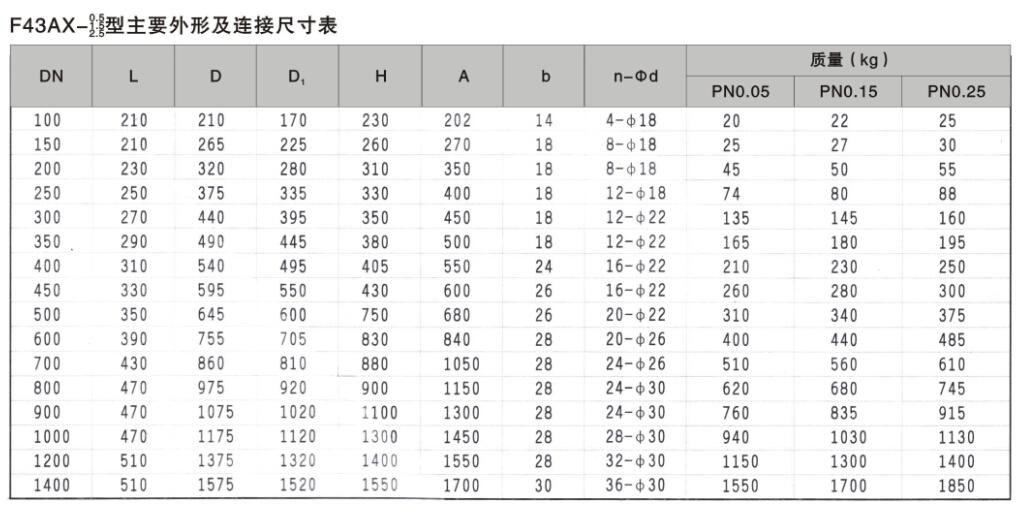

    三、F43AX手动扇形盲板阀主要外形链接尺寸表:

    手动扇形盲板阀主要外形及链接尺寸表
