涡轮盲板阀

产品说明

一、蜗轮扇形盲板阀产品特点及工作原理：

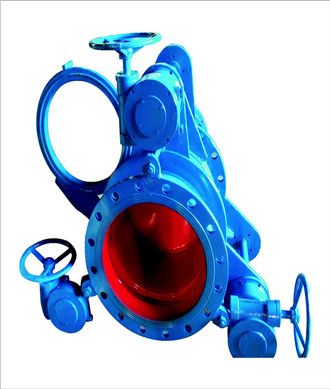

F343CX蜗轮盲板阀又称蜗轮扇形眼镜阀，翻板阀，扇形阀，由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管连接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接，将三根丝杆同时作正向(或反向)旋转，则左、中两阀体得到压紧(或分离)。三根丝杆中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封圈擦伤，其中一根丝杆上装有蜗轮传动机构，实现松开夹紧阀体的目的。

二、蜗轮扇形翻板阀主要性能参数：

公称压力MPa0.250.150.100.05

密封试验压力MPa0.2750.1650.110.055

强度试验压力MPa0.400.2250.150.075

适用温度℃丁腈橡胶硅橡胶氟橡胶

<120<250<300

适用介质煤气等有毒、有害、易燃气体

采用标准连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准

主要零部件材料阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

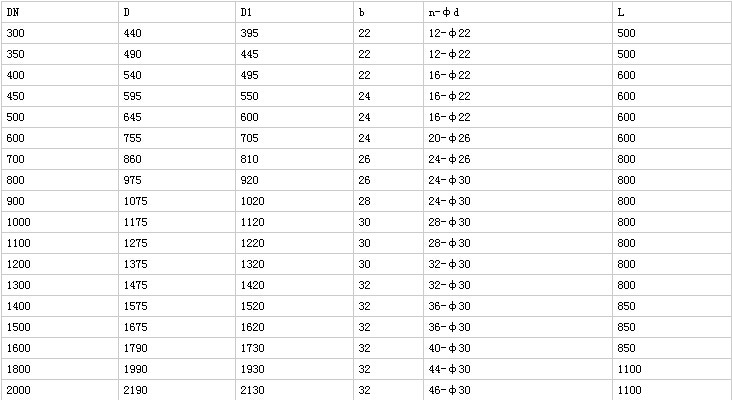

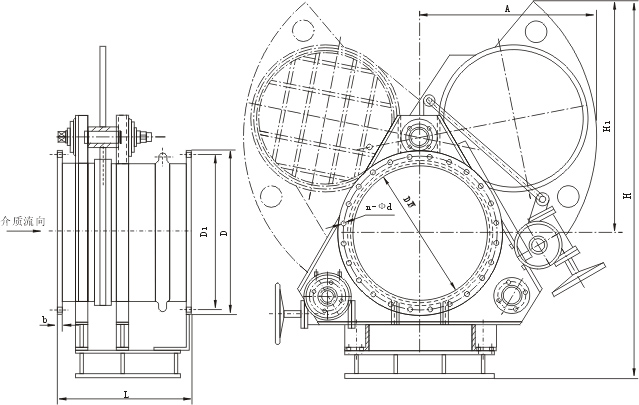

三、蜗轮扇形盲板阀主要外形连接尺寸： 单位：mm










四、蜗轮扇形盲板阀操作方法及注意事项

1、用扳手依次逆时针旋动三个连接螺杆，使阀体与闸板分离并有均衡，适量的间隙(16mm左右)。确认后转动闸板到工作位置，反向旋动连接螺杆，使闸板与阀体紧密接触，达到绝对密封的目的。

2、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。

3、左右阀体松开时，介质要外溢，为确保安全，应在关闭时，请先关闭眼镜阀前的煤气蝶阀，同时请采用通风和其它能保证安全的措施。
