Z41W不锈钢闸阀

产品说明

一、Z41W不锈钢闸阀概述：

闸阀(gate valve)的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。不锈钢闸阀材质分为304不锈钢闸阀，316不锈钢闸阀，321不锈钢闸阀。表示方法为：Z41W-16P。



二、Z41W不锈钢闸阀工作原理：

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

三、Z41W不锈钢闸阀特点：

1、选材考究，符合国内外相关标准，材料的全面质量高。

2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。

3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

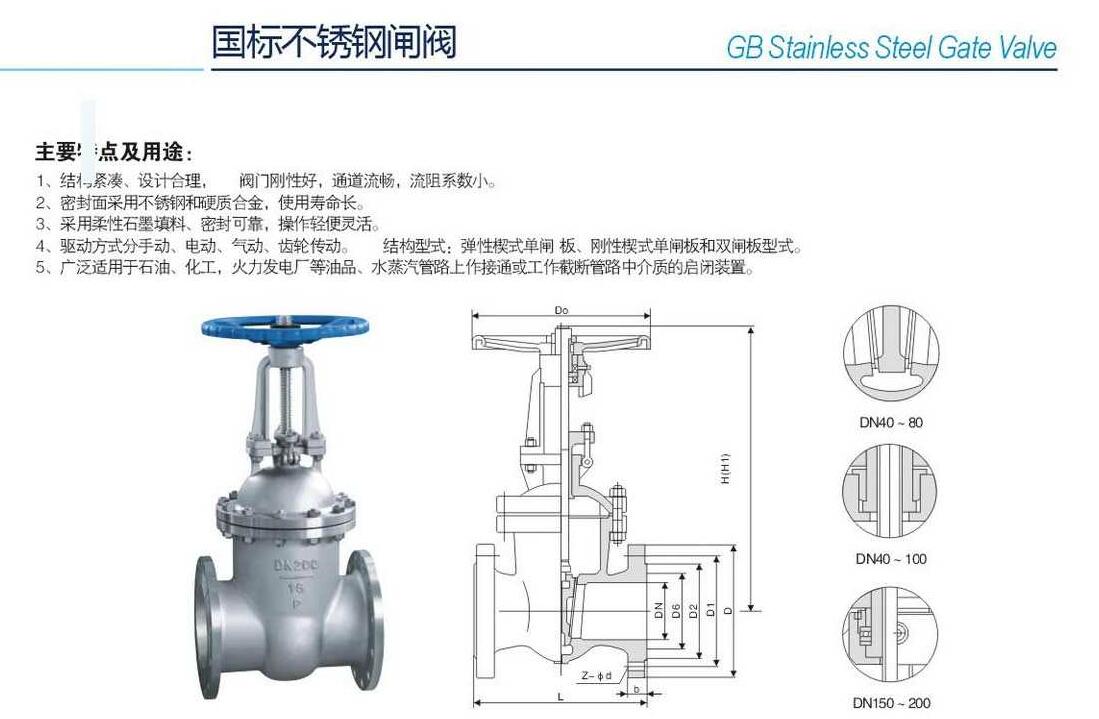

四、Z41W不锈钢闸阀主要技术参数和外形链接尺寸：




型号	公称压力(Mpa)	试验压力			工作温度(℃)	适用介质
		强度	密封(水) 空气(Mpa)	低压密封 空气(Mpa)
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETICACID
						醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRICACID
						硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETICACID
						醋酸类







型号 公称压力(Mpa) 公称通径 DN(mm) 尺寸(mm) 重量 (kg) L D D1 D2 b Z-фd H H1 D0 Z41W-16P Z41W-16R 1.6 15 130 95 65 45 14 4-ф14 175 195 200 4 20 150 105 75 55 14 4-ф14 180 205 200 5 25 160 115 85 65 14 4-ф14 210 240 220 6 32 180 135 100 78 16 4-ф18 210 240 220 7 40 240 145 110 85 16 4-ф18 350 425 240 18 50 250 160 125 100 16 4-ф18 358 430 240 29 65 265 180 145 120 18 4-ф18 373 452 240 33 80 280 195 160 135 20 8-ф18 435 530 280 46 100 300 215 180 155 20 8-ф18 500 620 320 63 125 325 245 210 185 24 8-ф18 614 756 360 108 150 350 280 240 210 24 8-ф23 674 845 360 134 200 400 335 295 265 26 12-ф23 818 1041 400 192 250 450 405 355 320 30 12-ф25 969 1244 450 273 300 500 460 410 375 30 12-ф25 1145 1474 560 379 350 550 520 470 435 34 16-ф25 1280 1663 640 590 400 600 580 525 485 36 16-ф30 1450 1885 720 849 500 700 705 650 608 44 20-ф34 1676 2181 720 958 Z41H-25P Z41H-25R 2.5 15 130 95 65 45 16 4-ф14 175 195 200 4 20 150 105 75 55 16 4-ф14 180 205 200 5 25 160 115 85 65 16 4-ф14 210 240 220 6 32 180 135 100 78 18 4-ф18 210 240 220 7 40 240 145 110 85 18 4-ф18 350 425 240 18 50 250 160 125 100 20 4-ф18 358 430 240 28 65 265 180 145 120 20 8-ф18 373 452 240 33 80 280 195 160 135 22 8-ф18 435 530 280 46 100 300 230 190 160 24 8-ф23 501 620 320 64 125 325 270 220 188 28 8-ф25 614 756 360 105 150 350 300 250 218 30 8-ф25 674 845 360 134 200 400 360 310 278 34 12-ф25 818 1041 400 213 250 450 425 370 332 36 12-ф30 969 1244 450 290 300 500 480 430 390 40 16-ф30 1145 1474 560 399 350 550 550 490 448 44 16-ф34 1280 1663 640 631 400 600 610 550 505 48 16-ф34 1450 1885 720 900 型号 公称通径 DN(mm) 尺寸(mm) L D D1 D2 D6 b-f z-фd H   Z41W-40P(R) 15 130 95 65 45 40 16-2 4-14 170 20 150 105 75 55 51 16-2 4-14 190 25 160 115 85 65 58 16-2 4-14 205 32 180 135 100 78 66 18-2 4-18 270 40 200 145 110 85 76 18-3 4-18 310 50 250 160 125 100 88 20-3 4-18 370 65 280 180 145 120 110 22-3 8-18 391 80 310 195 160 135 121 22-3 8-18 455 100 350 230 190 160 150 24-3 8-23 551 125 400 270 220 188 176 28-3 8-25 628 150 450 300 250 218 204 30-3 8-25 708 200 550 375 320 282 260 38-3 12-25 885 250 650 445 385 345 313 42-3 12-30 960 Z41W-64P Z41W-64R 15 170 105 75 55 41 18-2 4-14 140 20 190 125 90 68 51 20-2 4-18 195 25 210 135 100 78 58 22-2 4-18 210 32 230 150 110 82 66 24-2 4-23 280 40 240 165 125 95 76 24-3 4-23 328 50 250 175 135 105 88 26-3 4-23 390 65 280 200 160 130 110 28-3 8-23 410 80 310 210 170 140 121 30-3 8-23 485 100 350 250 200 168 150 32-3 8-25 590 125 400 295 240 202 176 36-3 8-30 6888 150 450 340 280 240 204 38-3 8-34 768 200 550 405 345 300 260 44-3 12-34 973 250 650 470 400 352 313 48-3 12-41 1051

五、Z41W不锈钢闸阀安装与维护应注意事项：

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。

3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。

4、带传动机构的闸阀，按产品使用说明书的规定安装。

5、如果阀门经常开关使用 , 每月至少润滑一次。
