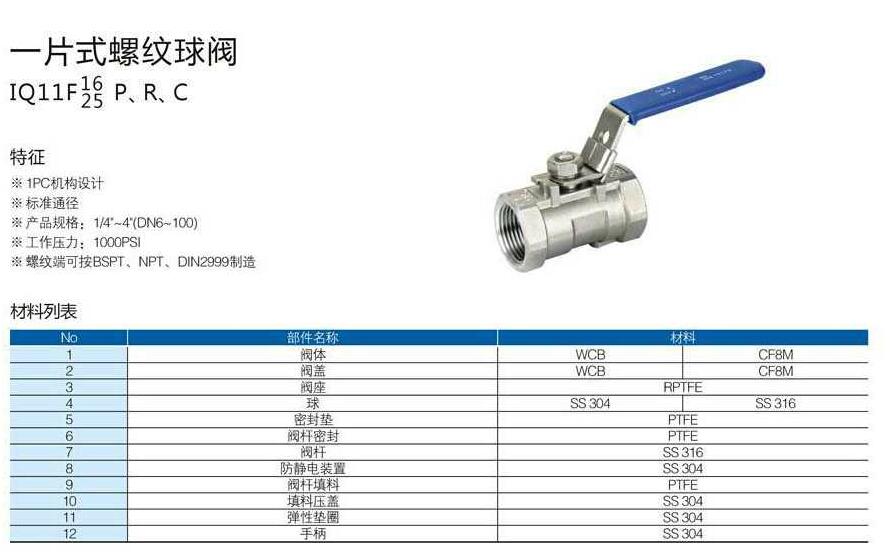

一片式螺纹球阀

产品说明

一片式螺纹球阀采用铸造一体式阀体，侧装球体的结构设计。是专为小口径管道而设计，是重量最轻，结构最简单，最经济的一种球阀。根据连接方式不一样，分为内螺纹球阀和外螺纹球阀。同时本公司还可根据用户的实际工况和特殊要求进行设计和制造阀门。不锈钢结构的不锈钢螺纹球阀，不仅可适用于水，蒸汽、油品，还可用于硝酸，醋酸等介质。螺纹连接一片式球阀适用于PN1.0~4.0MPa工作温度-29℃~180℃(密封圈为聚四氟乙烯)或-29℃~300℃(密封圈为对位聚苯)的各种管道上，用于切断或接通管路中的介质。



【执行标准】

设计规范：API 6D GB/T 1224

螺纹连接：GB/T 7073 ASME B1.20.1 DIN 2999 ISO7/1

试验与检验：GB/T 13927 API 598 API 6D

【性能参数】

基本型号Q11F

工作压力(MPa)1.6~6.3 / Calss150-Calss400 /1000WOG

口径(mm)DN15-DN100 1/2″-4″

适用介质水、油、气、醋酸类、硝酸类等其他介质

材料阀体 WCB CF8 CF8M 镍合金 Monel Duplex Steel

球体 WCB CF8 CF8M 镍合金 Monel Duplex Steel

阀杆2Cr13 F304 F316 镍合金 Monel

密封面PTFE RPTFE PPL

填料 PTFE

【主要外形尺寸】

公称通径管螺纹dLWHED

61/4″8601105611.530

103/8″18601105811.531

151/2″10.560110581432

203/4″1367.5110621538

251″1773110681545

321 1/4″2290150751853.4

401 1/2″2597.5150831963

502″32112150901973

652 1/2″40132180952192

803″5015622010027109

1004″6519625011529138
