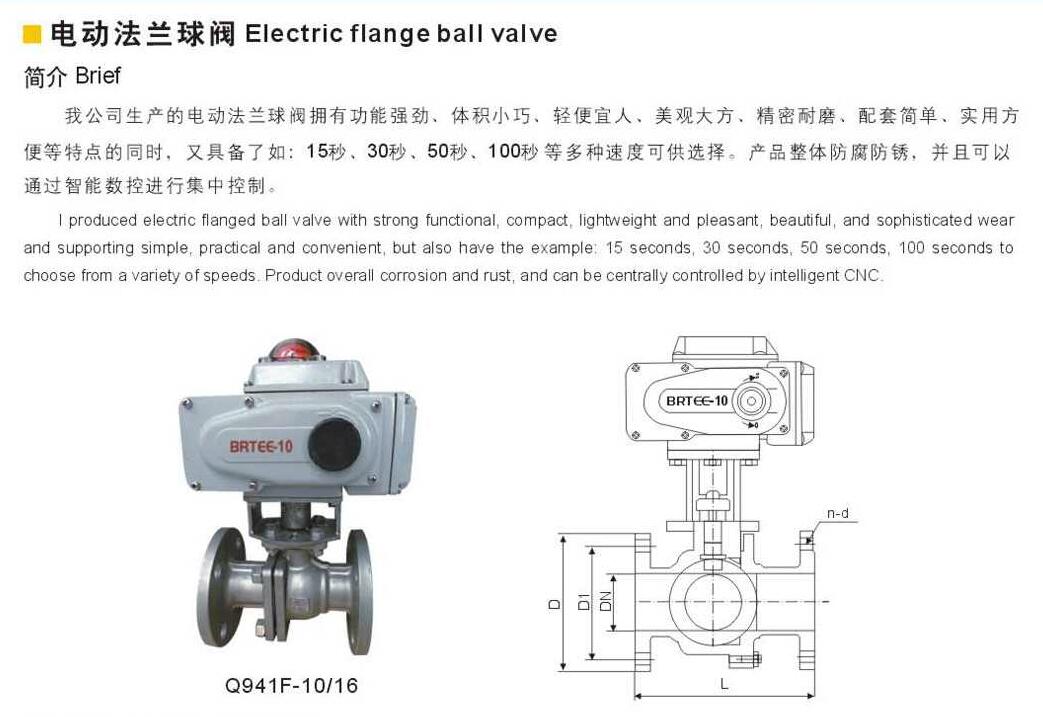

电动法兰铸钢球阀Q941F

产品说明

浙江温州永嘉中特阀门有限公司主要生产(Q941F电动球阀)也是国内(球阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务!欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务!

Q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。



执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。


Q941F电动球阀的技术参数和性能：

CH执行机构技术参数		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS 等电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-300
			250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口	PE1/2〞进线线锁


Q941F电动法兰球阀的主要外形链接尺寸：



通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255
