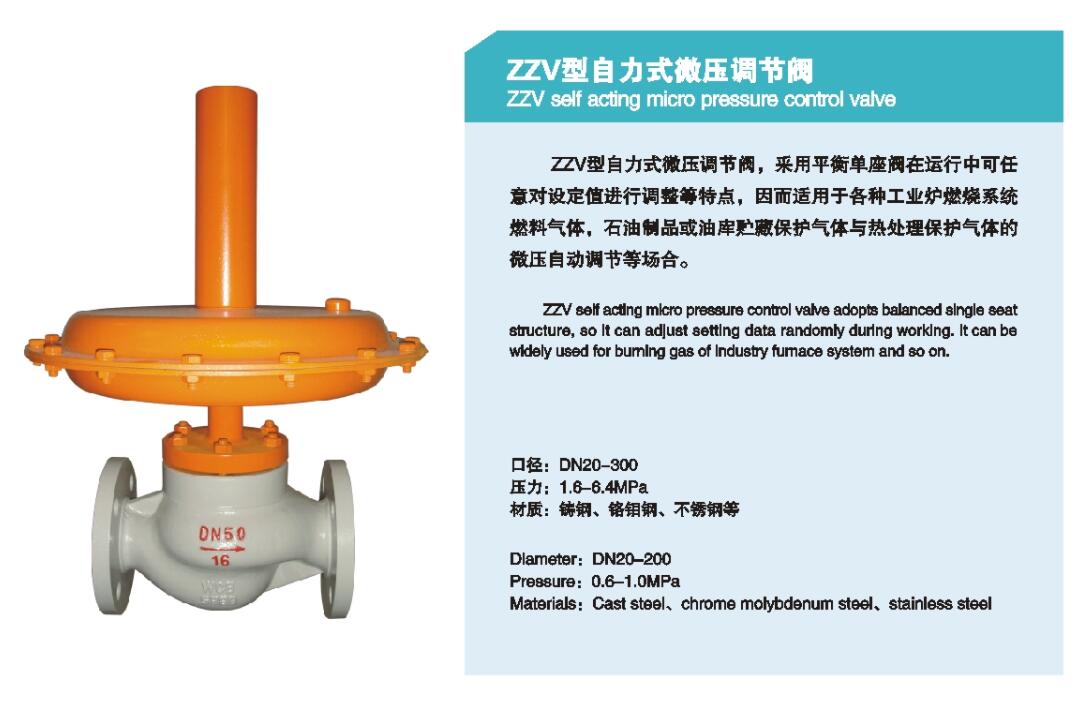

自力式差（微）压调节阀

产品说明

ZZC(V)自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统。控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。

差(微)压调节阀有B型和K型两种。B型阀阀芯初始位置常开，差(微)压增大时闭合。K型阀阀芯初始位置常闭，差(微)压增大时开启。

特点

无需停止生产即进行设定值的调整;

无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠;

执行机构敏感元件灵敏，极微小的压力变化会被感测出来;

阀体为四通形式，因而K、B型可通用一种阀体。

应用

A.氢冷发电机组密封油系统;

B.风机加热系统循环风量控制;

C.两种气体流量的配比控制;

D.泵旁路调节

主要技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100
额定流量 系效Kv	ZZCP / ZZVP	8	11	20	32	50	80	100	160
	ZZCN	53	83
额定行程(mm)		6	8		10		15		20
公称压力PN(MPa)		0.10    1.0
差压调节范围(kPa)		0.5～5.5  5～10   9～14  13～19  18～24 22～28  26～33  31～38   36～44  42～51 49～58  56～66  64～78  76～90  8～100
介质温度(℃)		≤80
调节精度(％)		≤10
允许泄漏 量(l/h)	ZZCP / ZZVP	10-4×阀额定容量(Ⅳ级)
	ZZCN	5×10-3×阀额定容量(Ⅱ级)

注：1. ZZCP/ZZVP公称压力为0.1MPa，ZZCN为1.0MPa

2. ZZCN差压调节范围为36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa
