HLS小口径单座调节阀

产品说明

HLS小口径单座调节阀 结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大,产品符合GB/T4213-92。小口径单座调节阀订货须知:产品型号与名称、公称通径DN(mm)、公称压力、流量特性、阀体材质、额定流量系数、介质种类和温度范围、阀前后压力(压差)、电源电压和控制信号、其它特殊要求。

一、主要技术参数

公称通径：20、25mm

公称压力：ANSI 125、150、300、600、JIS 10、16、20、30、40K、PN1.6、4.0、6.4MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW

材料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等

上阀盖：常温型(P)：-17～+230℃

伸长Ⅰ型(E1)：-45～-17℃ +230～+566℃

伸长Ⅱ型(E2I)：-100～-45℃

伸长Ⅱ型(E2W)：-196～-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料。

阀内组件

阀芯型式：单座柱塞型阀芯。

流量特性：金属阀座 等百分比特性(%)和线性特性(L)，参考流量特性曲线图

Cv值从0.04～14的高精度流量特性符合IEC534-2标准

软阀座 等百分比特性(%)和线性特性(L)，参考流量特性曲线图

注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图

材料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

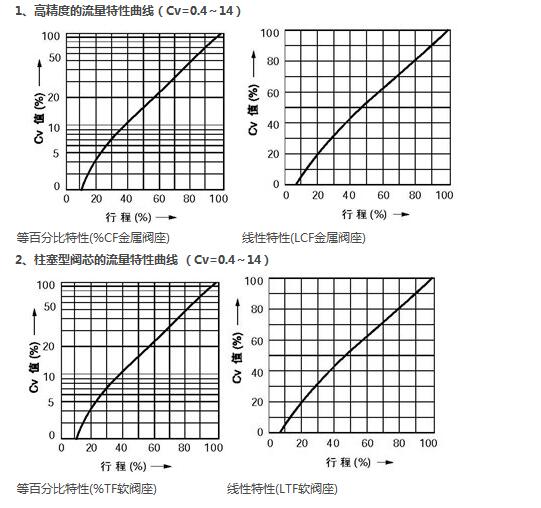

二、流量特性曲线图分析
