ZDLM高温套筒电动调节阀

产品说明

一、ZDLM电动高温套筒调节阀产品概述：

ZDLM电子式电动套筒调节阀,是由直行程全电子式电动执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.

二、ZDLM电动高温套筒调节阀结构特点：

1.ZDLM电子式电动套筒调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制

2.ZDLM电子式电动套筒调节阀按作用模式可分;

正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》

反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》

3.ZDLM电子式电动套筒调节阀为直通套筒铸造球形阀,采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合.

4.直通低流阻套筒阀阀芯采用了压力平衡笼式阀芯结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.

5.通过改变阀芯形状的设计;不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性,直线性.

本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.

有标准型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN25~300mm;适用流体温度有-100~+500℃;按温度高低配用不同阀盖可分常温型,高温型和低温型.

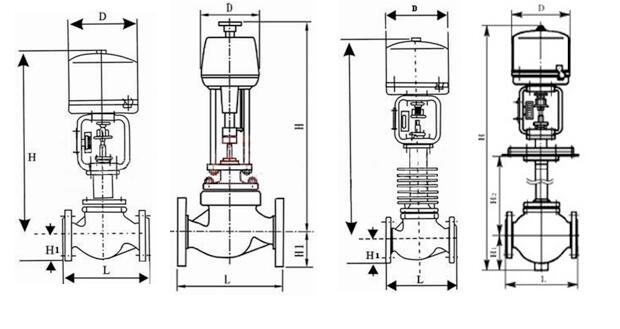

三、ZDLM电动高温套筒调节阀外形及尺寸图：


公通径(mm)			25	32	40	50		65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	205	220	254		275	300	350	410	451	600	670	735
	PN4.0MPa		200	210	235	267		292	317	368	425	473	615	685	750
	PN6.4MPa		210	220	251	286		311	337	394	440	508	630	700	765
H1(mm)	PN1.6MPa		58	68	73	80		90	98	108	123	140	168	203	230
H1(mm)	PN4.0MPa		58	68	73	80		90	98	115	135	150	188	223	255
H1(mm)	PN6.4MPa		68	75	83	88		100	105	125	148	170	203	235	265
配PSL	H(mm)≈	常温型	614	630	635	640		712	739	761	930	940	960	1165	1185
		高温型	765	788	790	800		895	940	970	1150	1190	1220	1470	1490
	D(mm)		176								225
配361L	H(mm)≈	常温型	665	725	731	755	957		980	1028	1329	1348	1423	1621	1734
		高温型	820	870	895	910		1125	1150	1195	1410	1586	1667	1884	2000
	D(mm)		225								310
低温型	-100℃	H2	500		600						700
		H≈	1120	1310	1320	1330		1460	1478	1497	1850	1860	1900
