ZDLP电动单座调节阀

产品说明

一、ZDLP电动单座调节阀概述：

ZDLP电动单座调节阀,配用3601L系列电子式直行程电动执行机构.具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点.广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值.特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合。

本系列产品有标准型、波纹管密封型、夹套保温型等多种品种.产品公称压力等级有PN16、40、64;公称通径范围DN25~400.适用流体温度有 -250℃~+560℃范围内多种档次.泄漏量标准为Ⅱ级或Ⅳ级.流量特性为线性或等百分比.多种多样的品种规格可供选择。

二、ZDLP电动单座调节阀主要零件材料：

阀体、阀盖：HT200、ZG230~450、ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊

填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管

垫　　　片：橡胶石棉板、1cr18Ni9Ti、石墨缠绕垫片

阀杆、推杆：2Cr13、1Cr18Ni9Ti

衬　　　套：2Cr13

三、ZDLP电动单座调节阀主要技术参数：

公称通径mm		20	25	32	40	50	65	80	100	125	150	200	250	300	400
阀座通径mm		20	26	32	40	50	66	80	100	125	150	200	250	300
额定流量系数kv		6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600	2700
公称压力（MPa）		0.6,1.6， 2.5， 4.0， 6.4
行程（mm）		10	16		25		40			60			100
流量特性		直线，等百分比，快开
工作温度℃		-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		直通双座铸造球型阀
上阀盖型式		普通式（常温），热片式（中温），长颈式（低温）
阀体允许压差		≤公称压力											4.0	3.4
配用电动执行机构型号	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-08	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20			361LXB-30		361LXB-50

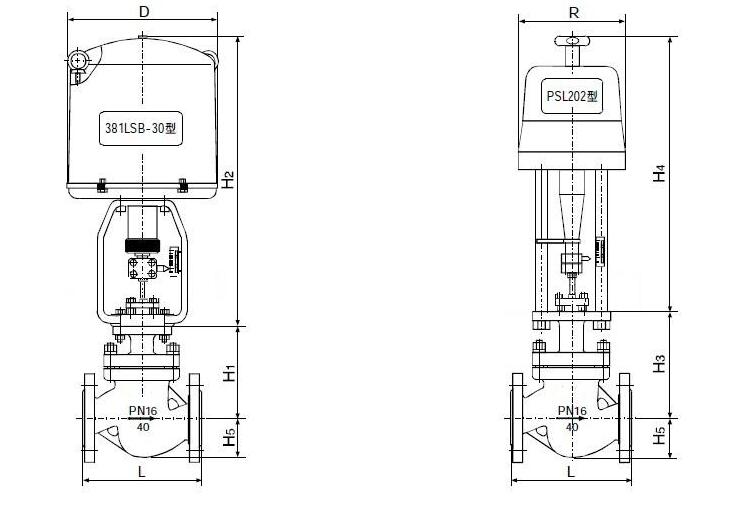

四、ZDLP电动单座调节阀外形尺寸图：
