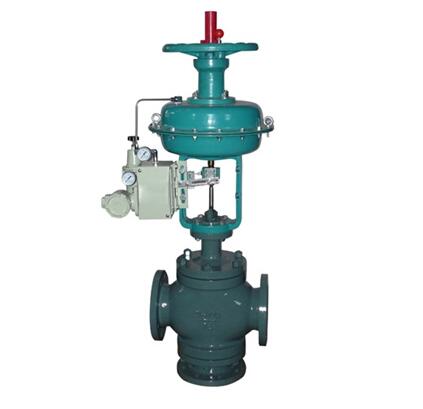

气动三通调节阀

产品说明

一、气动三通调节阀简介：

KAX系列气动三通调节阀，采用双阀芯上下导向结构，通常使用在热交换器上，根据用途可分为分流调节型(一进二出)、合流调节型(二进一出)、快速切断型。


二、气动三通调节阀产品规范：

规范名称	工业控制阀	结构长度	法兰标准	气动调节阀	压力温度等级
国际标准	IEC 60534-1	IEC 60534-3-1	ASME B16.5	IEC 60534-4	ASME B16.34
国家标准	GB/T17213	GB/T17213.3	JB/T79、HG/T20592等	GB/T4213	GB/T9131

三、气动三通调节阀本体主要参数：



形    式	T型三通
公称通径	DN25～DN400
公称压力	PN16、40、63，ANSI CL150、300、600
阀体阀盖材质	WCB、WC6、WC9、CF8、CF8M、HC276、Ti合金等
阀内件材质	304、316、HC276、Ti合金等
填    料	聚四氟乙烯V形、柔性石墨、聚四氟乙烯盘根、柔性石墨夹镍丝
执行机构	气动、电动
与执行器连接	螺栓压紧式、圆螺母锁紧式
阀盖类型	标准型、高温型(散热片)、波纹管型
连接方式	法兰型（RF、MFM、RJ）、焊接型（SW、BW）
法兰距	见下表
工作温度	-29～+230(标准)、+230～+560(中高温)
泄漏等级	ANSI B16.104 IV、VI、零泄漏
流量特性	线性、抛物线
固有可调比	30:1

四、气动三通调节阀额定流量和行程：

公称通径		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径		20	25	32	40	50	65	80	100	125	150	200	250	300
额定Cv	线性	/	8.5	13	21	34	53	85	135	210	340	535	800	1280
	等百分比
额定行程		16		25			40			60			100
备注:公称通径DN300以上详见大口径控制阀

五、气动三通调节阀安装注意事项：

新设计、安装的控制系统，为了确保调节阀在开车时能正常工作，并使系统安全运行，新阀在安装之前，应首先检查阀上的铭牌标记是否与设计要求相符。同时还应对以下项目进行调试：基本误差限;全行程偏差;回差;死区;泄漏量(在要求严格的场合时进行)。

如果是对原系统中调节阀进行了大修，除了对上述各项进行校验外，还应对旧阀的填料函和连接处等部位进行密封性检查。

调节阀在使用中，很多往往不是因为调节阀本身质量所引起，而是对调节阀的安装使用不当所造成，如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此调节阀在安装使用时要注意以下几方面：

(1)调节阀属于现场仪表，要求环境温度应在-25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。

(2)调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。

(3)安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。

(4)调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。

(5)为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路，同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。

(6)调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行敲打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。

(7)执行机构拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。
