排渣闸阀

产品说明

【产品用途】

排渣闸阀适用于工作压力 1.6~6.4MPa，工作温度 0~100℃ 的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。



【产品结构特点】

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接

2、启闭件采用半密封副强制密封，性能优良

3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠

4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻

5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性

6、中大口径设置滚动轴承，启闭轻松

【引用标准】

设计与制造：GB12234 GB3595

结构长度：GB12221

压力温度等级：GB9131 JB/T74 HG20604

连接法兰：JG/T79 GB9113 HG20593-20635

试验与检验：GB13927 JB/T9092

【零件材料】

阀体阀 盖支 架闸 板阀 杆阀 座密封圈填 料阀杆螺母

WCBWCBWCBWCB+耐磨合金2Cr13WCB+耐磨合金增强柔性石墨增强柔性石墨ZCuA110Fe3

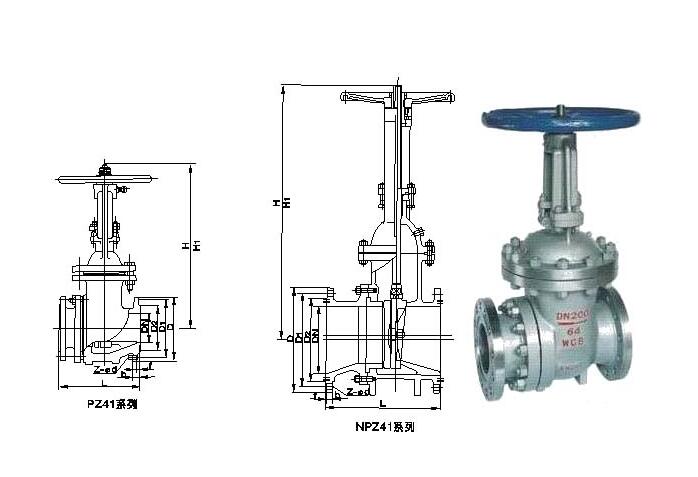

主要外形和连接尺寸





尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170






2.5MPa主要连接尺寸及重量



尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170




4.0MPa主要连接尺寸及重量



尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234
