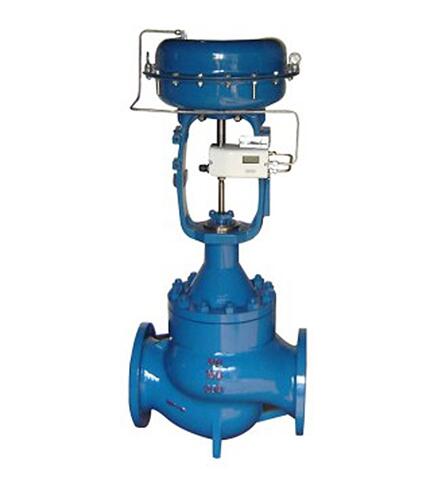

HCB气动笼式双座调节阀
来源:启闭机 发布时间:2019-04-13 21:32 浏览次- 型号：HCB
- 连接形式：法兰
- 主体材料：铸钢、不锈钢
- 公称通径：40-600
- 适用介质：水、气体
- 密封形式：软密封
- 外形：中型
- 流动方向：单向
- 驱动方式：手动、气动、电动
产品说明
一、HCB气动笼式双座调节阀概述：
HCB气动笼式双座调节阀是压力平衡式调节阀，阀内流体通道呈S流体线型，还设有一个改善套筒周围流体平稳流动的导向翼，优点是压降损失小，流量大，可调范围广。流量特性曲线精度高，动态稳定性好。噪音低，空化腐蚀小，调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大。产品符合GB/T4213-92。。
HCB气动笼式双座调节阀波纹管元件本身变形性和卓越的抗老化性，这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—填料双重密封结构，安全可靠性更好。因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。
二、HCB气动笼式双座调节阀主要技术参数和性能：
阀体型式：直通双座铸造球型阀
公称通径：20、25、40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖：常温型(P)：-17～+230℃
伸长Ⅰ型(E1)：-45～-17℃ +230～+566℃
伸长Ⅱ型(E2I)：-100～-45℃
伸长Ⅱ型(E2W)：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
三、HCB气动笼式双座调节阀阀内组件：
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性(%)和线性特性(L),参考流量特性曲线图
套筒形式：分离式套筒
材料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
四、HCB气动笼式双座调节阀执行机构：
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa(LHA，LVA5型)，190～350、190～400kPa(LVA6型)
供气压力：140～400kPa(LHA型)、140～280kPa(LVA5型)
400～500kPa(LVA6型)、300～500kPa(LVP型)
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
HCB气动笼式双座调节阀性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%(LHA1型小于全行程的5%)
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1(0.25≤Cv≤14)或30：1(CV≤0.16)
