气动波纹管调节阀

产品说明

一、气动波纹管调节阀产品概述：

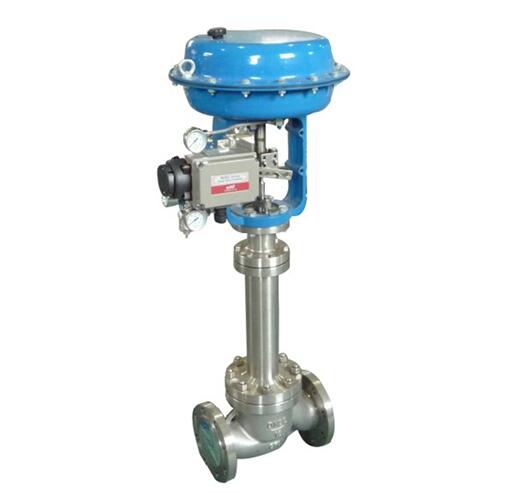

HTSW气动波纹管调节阀是一种顶导向结构的调节阀，阀体结构紧凑，流体通道呈 S 流线型， 压降损失小，流量大、可调范围广。上阀盖采用波纹管密封结构，可彻底消除工艺介质从阀杆运动间隙 向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身的可变形和卓著的抗老化 性，这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—— 填料双重密封结构，安全可靠性更好，因此，它在剧毒，强腐蚀性、放射性等稀有特殊介质的自动控制 系统中得到广泛应用。阀芯导向面积大，抗振性好，配用多弹簧式薄膜执行机构，其结构紧凑，输出力大。

二、气动波纹管调节阀零部件材料：

零部件	材质
阀体	WCB	304	316	316L
垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀座 / 套筒	304	304	316	316L
阀芯	304	304	316	316L
导向套/并帽	304	304	316	316L
中垫	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀盖	WCB	304	316	316L
阀杆	304	304	316	316L
波纹管	304	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
填料压盖	WCB	304	316	316L

三、气动波纹管调节阀技术参数：

零部件	材质
阀体	WCB	304	316	316L
垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀座 / 套筒	304	304	316	316L
阀芯	304	304	316	316L
导向套/并帽	304	304	316	316L
中垫	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀盖	WCB	304	316	316L
阀杆	304	304	316	316L
波纹管	304	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
填料压盖	WCB	304	316	316L

四、气动波纹管调节阀外形和链接尺寸：






公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		365	365	425	430	445	660	680	690	748	740	780
H2		298	298	298	298	298	380	380	380	510	510	510
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
D		220	220	220	220	220	270	270	270	320	320	320
