ZJHM精小型气动套筒调节阀

产品说明

一、ZJHM精小型气动套筒调节阀说明：

ZJHM系列气动薄膜套筒调节阀是一种压力平衡式调节阀。配用多弹簧执行机构，总体结构紧凑、重星轻、稳定性好。流体通道呈3流线 型、压降损失小，允许压差大，噪音小，流通能力大。广泛应用于精确 控制气体、液体等介质工艺参数如：压力、流量、温度、液位保持在给定值。特别适用于流量大、压差大，泄漏量要求不高的场合。

本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有户~10、16、40、64，阀体口径范围由DN20~500，适用流体温度由-196℃~+560℃，其范围内多种档次。 泄漏量标准有IV级、V级和VI级。流量特性为线性或等百分比。多种品 种、规格可供选择。

二、ZJHM精小型气动套筒调节阀特点：

1.采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。 套筒互换性好，拆装方便，容易维修。

2.全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，软密封结 构阀芯达到VI级泄漏标准。

3.阀体按流体力学原理设计成等载面低流阻流道，可调范围大，固有可调比为50:1，额定流量系数增大30%。

4.执行机构采用多弹簧结构，高度减少307%。重量减轻30%。

5.ZJHMW型波纹管密封调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。

三、ZJHM精小型气动套筒调节阀主要技术参数：

公称通径		20		25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座 通径 mm		20		25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定 kv	线性		6.9	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600	2156	2816
	等百分比		6.3	10	16	25	40	63	100	160	250	400	690	900	1440	1960	2560
公称压力（MPa）			1.6、2.5、4.0、6.4、10
行程（mm）			16			25					40					60					100			130
薄膜有效面积Ae（cm2）			280			350					560					900					1400			活塞式
信号范围KPa			20-100、40-200、80-240
气汽源压力MPa			0.1-0.4																							0.4-0.7
固有流量特性			线性、等百分比、快开
固有可调比			50:1
泄漏等级			硬密封IV、V级；软密封VI
法兰尺寸			符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准
阀体材质			WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
阀芯材质			304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃			-40~+230℃（常温）、+230~+450℃（中温）、 +450~+560℃（高温）、-40~-196℃（低温）

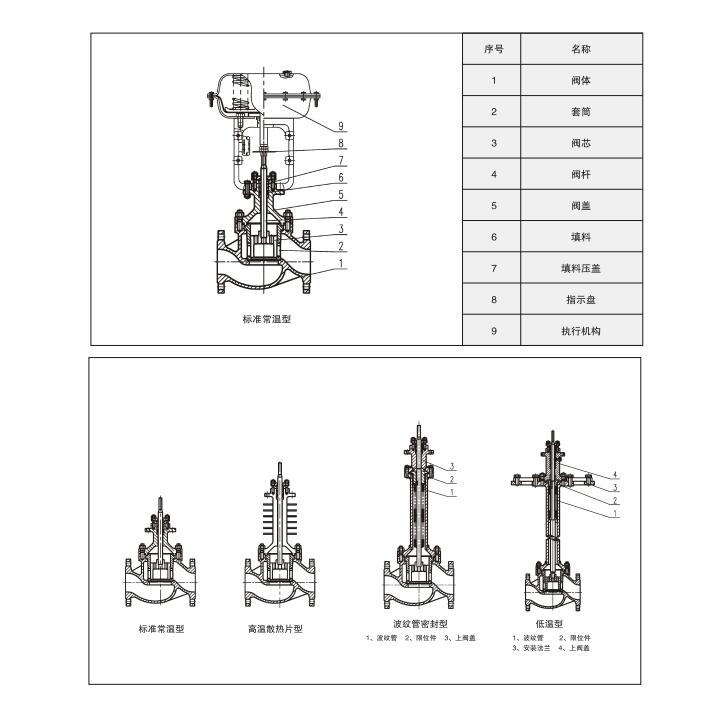

系列类型			常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型
