气动薄膜高压角型调节阀

产品说明

一、ZMAS气动薄膜高压角型调节阀的概述：

ZMAS气动薄膜高压角型调节阀由气动萌朕多弹资执行机构和角型离压阀组成。

中特阀门主打销售的ZMAS气动薄膜高压角型调节阀采用透境式阀座结构，阀座易于更换，密封性能好。阀芯为柱塞形，用于离压差条件下的问芯，头部堆焊钨钴合 金，具有耐气蚀，抗冲涮等优点，大大提商使用寿命。

广泛应用于化工、炼油等行业，尤其适用于合成氮、尿未工业上商压和商压差介质调节。

二、ZMAS气动薄膜高压角型调节阀主要技术指标：

公通通径 DN	6			10					15					25						32			40		50		65		80		100
阀座直径 DN	3	4	5	6	7	8	9	10	6	7	8	10	12	7	8	10	12	16	20	16	20	30	20	38	30	50	38	65	50	80	65	100
额定流量系数 Kv	0.04	0.10 0.16 0.25	0.1	0.10 0.16 0.225	0.4   0.63	1.0	1.6	2.5	0.4   0.63	1.0	1.6	2.5	4.0	1.0	1.6	2.5	4.0	6.3	8	6.3	8	16	10	25	16	40	25	63	40	100	63	160
流量 特性	直线																	直线：等百分比
公称压力PN （MPa）	22:32
信号压力 KPa	标准信号：20-100；其他信号：40-200；60-180
作用方式	气关式（B） 气开式（K）
配用执行机构 型号
说明	1、本系列适用于介质温度-30~200℃。 2、额定流量系数和流量特性均以底进侧出为依据。

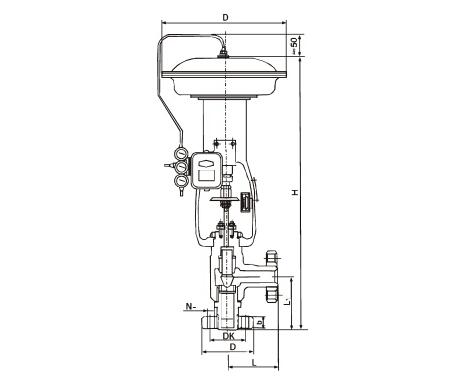

三、ZMAS气动薄膜高压角型调节阀外形及尺寸重量：





公称通径DN	PN(105pa)	ΦD	ΦDK	d	b	n-Φ	L	L1	D	H		重量（kg）
										气关式 气开式		气关式 气开式
6	320	管道连接为焊接形式，外径14*内径6					83	98	230	429	480	12	14
	220
10	320	95	60	12	20	3-18	105	90	325	594	673	29	35
	220
15	320	105	68	15	20	3-18	105	105		594	673	30	36
	220	95	60
25	320	115	80	23	22	4-18	120	120		609	688	31	37
	220	105	68		20	3-10
32	320	135	95	30	25	4-22	135	135	410	834	939	68	83
	220	115	80		22	4-18
40	320	165	115	38	32	6-26	165	165		870	974	78	92
	220				28
50	320	200	145	50	40	6-29	190	190		910	1016	94	108
	220	165	115		32	6-26
65	320	225	170	65	50	6-33	215	215	495	1090	1225	463	181
	220	200	145		40	6-29
80	320	260	195	80	60	9-36	260	260		1185	1310	208	226
	220	225	170		50	6-33
100	320	200	235	100	75	8-39	290	290		1235	1360	267	285
	220	260	195		60	6-36
