气动薄膜三通合流调节阀

产品说明

一、气动薄膜三通调节阀简介：

气动薄膜三通调节阀采用双阀芯上下导向结构，配用多弹簧执行机构，阀体为四通结构，即一进二出(分流型)，二 进一出(合流型)，从而达到流体混合升温或降温作用，或流体不等呈分流，满足不同工况的使用要求。该阀体具有结构紧凑、里呈轻、动作灵敏、压降损失小、允许压新式高、阀容呈大、流呈特性精确和维护方便等优点，可用于各种不同的的工作条件，特别适用于石油工业热交换器的温度控制系统和其他各行业的自动化控制。该阀有合(分)流普通型、合(分)流高温型等多种型式。产品公称 压力等级有户PN1.6、4.0、6.4;阀体公称通径范围DN25~400;泄 漏等级有II级、IV级;流呈特性为直线和等百分比。多种品种规格可供选择。

二、气动薄膜三通调节阀特点：

气动三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。阀体为三通结构，即一进两出(分流型)，两进一出(合流型)，从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。

气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。

气动三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

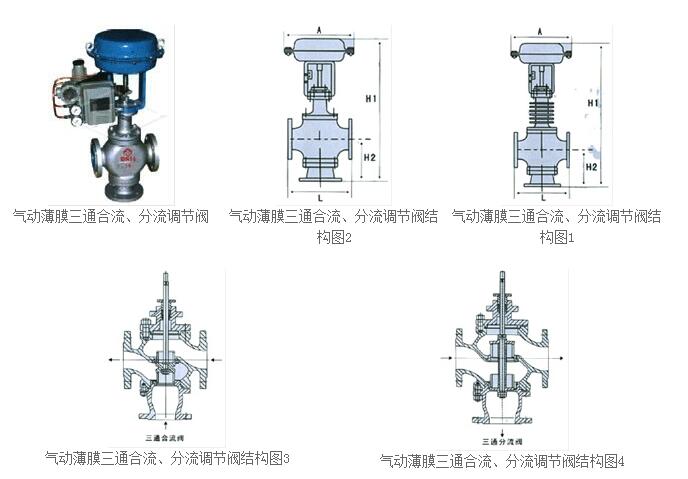

三、气动薄膜三通调节阀结构样式图和主要外形尺寸：


公称通径DN				25	32	40	50	65	80	100	125	150	200	250	300
法兰 距离 (L)		PN16		185	200	220	250	275	300	350	410	450	550	670	770
		PN40		190	200	220	255	285	310	360	430	465	560	690	795
		PN64		200	210	235	265	295	320	370	440	475	570	752	819
中温型阀盖H1				622	637	660	695	829	854	856	1089	1114	1170	1530	1600
中温型阀盖H1				725	750	763	795	983	1008	1010	1270	1295	1351	1728	1798
H2	PN16			140	150	160	180	200	222	220	270	280	306	474	584
	PN40			140	150	160	180	200	222	220	270	280	306	474	584
	PN64		分流	160	170	180	200	220	242	260	300	322	376	474	584
			合流	160	170	180	200	220	242	260	325	322	376	495	604
A				282				360			470			620
法兰标准				GB：1.6、2.5、4.0、6.4Npa ANSI；150、300、600Lb JIS：10K、20K、30K
