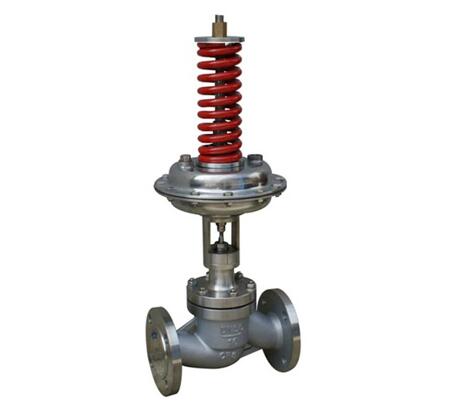

ZZYP自力式调节阀
来源:启闭机 发布时间:2019-04-13 21:24 浏览次- 型号:ZZYP
- 连接形式:法兰
- 主体材料:铸钢、不锈钢
- 公称通径:40-600
- 适用介质:水、气体
- 密封形式:软密封
- 外形:中型
- 流动方向:单向
- 驱动方式:手动、气动、电动
产品说明
一、ZZYP自力式压力调节阀简介:
ZZYP自力式调节阀是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。ZZYP调节阀具有测量、执行、控制的综合功能。可用在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。
二、ZZYP自力式压力调节阀工作原理:
自力式压力调节阀是自力式调节阀的一种,主要用于控制管路内介质的压力,可以调节阀门进口压力或者调节阀门出口压力。由于其不需要压缩空气和电源作为动力,非常的节能和环保,是大力推广使用的阀门之一。
自力式压力调节阀是由执行器和阀门两部分组成。执行器是由橡胶薄膜,调节弹簧等零件组成,调节弹簧主要用来调整压力参数,和控制的压力保持平衡。当需要调整压力参数时,只需要顺时针或逆时针转动调节螺钉。
下面以控制阀后压力的ZZYP-16B自力式压力调节阀来说明其工作原理,调节弹簧在被压缩的时候阀门阀芯是趋向上打开的,而阀后的介质压力通过引压管到达橡胶膜片的上方,在介质压力作用下阀芯是趋性关闭的,当调节弹簧的压缩量越高,阀后压力也越高,其作用在橡胶膜片的向下推力也越高,与调节弹簧弹性力始终保持平衡。调节弹簧设定好参数后,阀后的压力就保持稳定了。当阀后压力降低时,其作用在膜片上的作用力降低, 阀芯在弹簧作用力下趋向打开,使阀后的压力增加,直到压力重新恢复到设定值。当阀后压力上升时,通过引压管道膜片上方的压力随之增加,使阀芯趋向关闭,阀后压力降低,压力有重新回到设定值。控制阀前压力的自力式压力调节阀原理于此相同。
三、ZZYP自力式压力调节阀特点:
自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约能源。
压力调节范围细且相互交叉,调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节,阀前压力与阀后压力之比可为10︰1~10︰8。
橡胶膜片式检测,执行机构检测精度高、动作灵敏。
采用压力平衡机构,使调节阀反应灵敏、控制精确。
四、ZZYP自力式压力调节阀技术参数及安装尺寸:
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
阀座直径DN(mm) | 10 | 12 | 15 | 20 | ||||||||||
额定流量系数Kv | 1.8 | 2.4 | 4.4 | 4 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
允许压差(MPa) | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||||
公称压力(MPa) | 1.6 4.0 6.4 | |||||||||||||
固有流量特性 | 快开 | |||||||||||||
保证调压阀正常工作 的最小压差P(MPa) |
0.05 | |||||||||||||
压力分段范围 (KPa) |
15~50 40~80 60~100 80~140 120~80 160~220 200~260 240~300 280~350 330~400 380~450 430~500 480~560 540~620 600~700 680~800 780~900 800~1000 900~2000 |
|||||||||||||
工作温度℃ | 液体≤140;气体≤80;配冷凝器和散热片≤350 | |||||||||||||
适合介质 | 气体、蒸汽、低粘度液体 | |||||||||||||
法兰尺寸、型式 |
PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凹式 或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准)?? |
|||||||||||||
结构长度 | 按GB12221-89标准 | |||||||||||||
可配附件 | 冷凝器(用于介质为蒸汽的场合)、散热片等。 | |||||||||||||
执行机构信号接口 | 内螺纹M16×1.5 |
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
B | 233 | 332 | 373 | 522 | 673 | 980 | 1200 | ||||||
H |
压 力 调 节 范 围 MPa |
15~140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | |||
120~300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | |||||
280~500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | |||||
480~1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | ||||||
600~1500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | |||||
1000~2500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | |||||
A |
压 力 调 节 范 围 MPa |
15~140 | φ282 | φ308 | |||||||||
120~300 | φ232 | ||||||||||||
280~1000 | φ196 | φ196 | φ282 | ||||||||||
600~2500 | φ85 | φ96 | |||||||||||
大约重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | ||||
导压管接口螺纹 | M16×15 |
