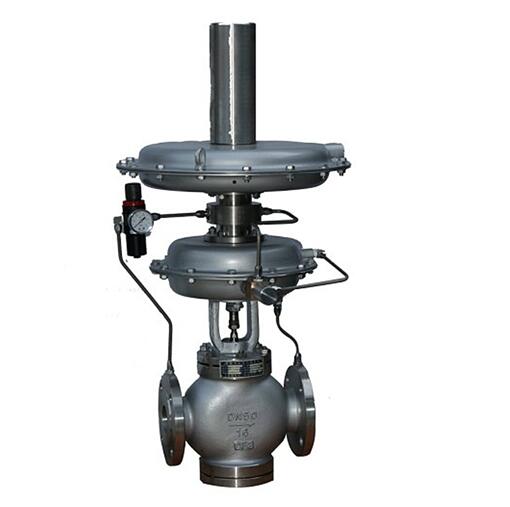

ZZYVP氮封阀

产品说明

一、ZZYVP氮封阀简介：

ZZYVP氮封装置主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全氮封装置由ZZDQ快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。



二、ZZYVP氮封阀特点：

1、氮封装置的供(泄)氮压力设定方便，且可在连续生产的条件下进行;

2、氮气压力设定范围广，低至0.5Kpa(50mm.w.c),高至Kpa，比值达132倍，压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。

3、调整：

(1)供氮压力调整：在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa(100mm.w.c),通过调节调整螺丝2以改变弹簧3的预压缩(拉伸)量来达到;

(2)泄氮压力调整：在ZZDQ快速泄放阀在的压力控制器部分，通过调整座3，改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa(200mm.w.c);

(3)呼吸阀高定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。

三、ZZYVP氮封阀技术参数：

公称通径(mm)	20			25	40		50	80		100	150
阀座直径(mm)	6	15	20	25	32	40	50	65	80	100	125	150
额定流量系数Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
压力调节范围	0.5～70 20～120 60～400 300～700 500～1000 KPa
公称压力PN	1.0、1.6 MPa
被调介质温度	80、200 ℃
流量特性	快开型
调节精度	≤5%
允许压降(MPa)	1.6				1.6		1.1	0.6		0.4
薄膜有效面积(C㎡)	200				280			400
允许泄漏量	符合ANSIB16.104—1976 IV级
阀盖形式	标准型 (整体式)
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式	单座型阀芯

四、ZZYVP氮封阀外形图和连接尺寸：

公称通径(mm)	20			25	40		50	80		100	150
阀座直径(mm)	6	15	20	25	32	40	50	65	80	100	125	150
额定流量系数Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
压力调节范围	0.5～70 20～120 60～400 300～700 500～1000 KPa
公称压力PN	1.0、1.6 MPa
被调介质温度	80、200 ℃
流量特性	快开型
调节精度	≤5%
允许压降(MPa)	1.6				1.6		1.1	0.6		0.4
薄膜有效面积(C㎡)	200				280			400
允许泄漏量	符合ANSIB16.104—1976 IV级
阀盖形式	标准型 (整体式)
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式	单座型阀芯
