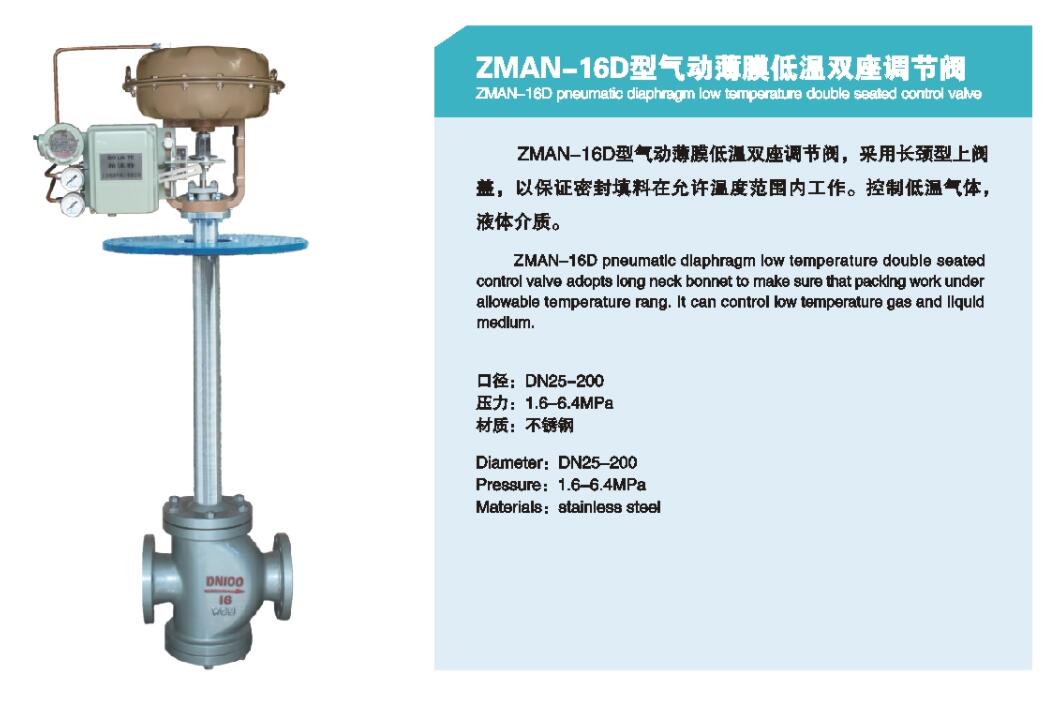

ZMAN气动薄膜双座调节阀
来源:启闭机 发布时间:2019-04-13 21:27 浏览次- 型号：ZMAN
- 连接形式：法兰
- 主体材料：铸钢、不锈钢
- 公称通径：40-600
- 适用介质：水、气体
- 密封形式：软密封
- 外形：中型
- 流动方向：单向
- 驱动方式：手动、气动、电动
产品说明
一、ZMAN气动薄膜双座调节阀的概述：
ZMAN系列气动双座调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描 失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点，可用干苛刻的工作条件。特别适用于阀前后压差较大，泄漏要求不离的工作场合。本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星 标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
二、ZMAN气动薄膜双座调节阀主要特点：
顶底、层双导向双座调节阀，工作时稳定性好。
有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。
阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。
不平衡力小，允许使用压差较大。
执行机构采用多弹簧结构，高度减小30%。重量减轻30%。
可调范围大，固有可调比为50%。
ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。
ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场
三、ZMAN气动薄膜双座调节阀允许压差：
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 阀座直径dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 执行机构 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 | ZHA(B)-56 | |||||||||
|
作用 方式 |
气源 压力 (Kpa) |
弹簧 范围 (Kpa) |
允 许 压 差 △P(MPa) | |||||||||||
| 气关 | 140 | 20~100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2 | 1.7 |
| 250 | 20~100 | 6.4 | 5.3 | 4.8 | 4.6 | 3.9 | ||||||||
| 400 | 40~200 | 6.4 | ||||||||||||
| 气开 | 140 | 20~100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2 | 1.7 |
| 250 | 40~200 | 5.3 | 4.8 | 4.6 | 3.9 | |||||||||
| 400 | 80~240 | 6.4 | ||||||||||||
四、ZMAN气动薄膜双座调节阀外形及尺寸重量：
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/40 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 640 | 720 |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 750 | |
| A | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
| H1 | PN16/40 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 | ||
| PN64 | 165 | 175 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | |||
| H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |||
| H3 | PN16/40 | 235 | 247 | 256 | 268 | 364 | 384 | 394 | 465 | 470 | 540 | ||
| PN64 | 245 | 265 | 268 | 278 | 381 | 390 | 400 | 470 | 485 | 540 | |||
| H4 | PN16/40 | 364 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | ||
| PN64 | 364 | 425 | 435 | 450 | 665 | 690 | 700 | 750 | 750 | 795 | |||
| H5 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 | 440 | 475 | |
| C | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |||
| H6 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |||
| 重量(kg) | PN16/40 | 26 | 28 | 37 | 43 | 67 | 71 | 88 | 136 | 168 | 260 | ||
| PN64 | 30 | 35 | 47 | 58 | 84 | 88 | 109 | 179 | 202 | 305 | |||
